耐震电接点压力表具有抗介质脉动和冲击载荷,耐环境振动等优异特性,适用测量对铜和铜合金无腐蚀性的气体,液体或蒸汽等压力或真空度。根据测量范围可分为耐震电接点压力表和耐震电接点真空表(用于真空系统);安装结构形式有径向无边直接式、轴向无边直接式、轴向带前边式和径向带边(前边或者后边)式,可以满足不同安装需求。仪表设上、下限二位开关型接点装置(可选双上限或双下限接点装置),在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击,保护接点,使仪表指示清晰,电信号切换可靠,工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程压力测量和控制。
耐震电接点压力表规格参数
产品名称
型号
规格(测量范围)Mpa
备注螺纹
耐震压力表
YTN-40
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5
10*1 G1/8
YTN-60
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
14*1.6
YTN-60
0-10 16 25 40 60
10*1
YTN-100
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
M20*1.5
YTN-100
0-10 16 25 40 60
YTN-150
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
YTN-150
0-10 16 25 40 60
不锈钢耐震压力表
YTN-40BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5
YTN-60BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
YTN-60BF
0-10 16 25 40 60
YTN-100BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
YTN-100BF
0-10 16 25 40 60
YTN-150BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
YTN-150BF
0-10 16 25 40 60
不锈钢轴向带边耐震压力表
Y-63/BF/Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
Y-63/BF/Z
0-10 16 25 40 60
Y-103/BF/Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
Y-103/BF/Z
0-10 16 25 40 60
Y-153/BF/Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
Y-153/BF/Z
0-10 16 25 40 60
耐震电接点压力表技术参数:
测量范围 -0.1-0;-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 精确度% ± 1.6 (2.5) 接点电参数 工作电压 380VAC;220VDC(最高电压) 最大工作电流 1A 持续电流 0.6A 最大功率 30VA 连接器 X14K4P 防水接线盒 X14K4P 防水接线盒 X14K4P
MPa
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60;0-100;0-160
(无感负载)
耐震电接点压力表使用工作温度:-25℃~55℃;
工作压力上限:不大于仪表上限的2/3;
工作环境振动频率不大于25Hz,振幅不大于0.5mm;
耐震电接点压力表执行标准:JB/T9273-1999;

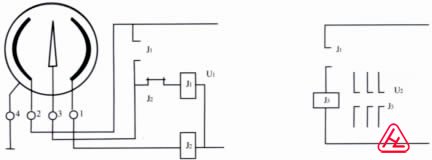

耐震电接点压力表接线示意图:
使用与订货须知:
仪表工作环境应无腐蚀性气体。(测量腐蚀性介质可选用不锈钢型电接点压力表)
订货请说明名称、型号及测量范围。
低电压大电流时宜配用本公司生产的YXC型保护继电器。
