ZJHL型气动笼式单座调节阀

  • 产品编号:
  • 规格型号:ZJHL型
  • 产品品牌:海联仪表
  • 计量单位:
  • 上架日期:2010-03-28 01:06
  • 浏览次数:
  • 适用于:

分享到:
商品介绍

气动笼式单座调节阀 概述:

ZJHL系列气动笼式单座调节阀是一种顶导部向单阀座调节阀,除具有单座柱塞型调节阀阀的各种优点外,独特的对称多孔笼式阀瓣更加有效的控制噪音及气蚀,不但适合更多要求苛刻的工况,更可量身定做各种流量系数满足客户更家细致的工艺要求,可选择多弹簧气动簿膜机构或电动执行机构等。

气动笼式单座调节阀 技术参数及性能:

阀体部分:

阀体型式: 直通铸造球型阀
公称通径: DN20 、25 、32 、40 、50 、65 、80 、100 、200
公称压力: PN 1.6、2.5、4.0、6.4、10.0Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K、40K
连接方式: 法兰:FF、RF、RTJ、等
螺纹:(适用于 1”以下)
焊接:SW、BW
法兰距: 符合IEC 534
阀盖形式: 标准型、加长型(散热、低温、波纹管密封)
填  料: V型聚四氟乙烯、柔性石墨填料等
密封垫: 金属夹石墨密封垫、聚四氟乙烯垫
执行机构: 气动:多弹簧执行机构 、单弹簧执行机构
电动:3810L系列 、PSL系列

阀内部件:

阀芯型式: 单座笼式
流量特性: 等百分比、线性 、快开
内件材质: 标准材质组合及使用温度、压力范围请参阅附录

表1.可提供的用户选择

阀体 型式 直通 阀盖 型式 标准、加长型
材质 WCB、WC9、304、316等 材质 WCB、WC9、304、316等
阀芯 特性 直线、等百分比、快开 填料 “V”型PTFE、柔性石墨、波纹管
材质 304、304+STL/PTFE、316、316+STL/PTFE
执行器 气动:见表8
电动:见表7
定位器 电气阀门定位器、智能型数字定位器
附件 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

气动笼式单座调节阀 材料及内部结构

表2.本体材质为碳钢

1 阀体 WCB LCB WC9
2 垫片 316+石墨/PTEF
3 螺栓 35 40MnB 25Cr2Mo1VA
4 阀座 304 304 304
5 阀芯(杆) 304 304 304
6 垫片 316+石墨/PTEF
7 导向套 304 304 304
8 阀盖 WCB LCB WC9
9 螺母 25 35 25Cr2Mo1VA
10 填料垫 304 304 304
11 填料 PTFE/柔性石墨
12 压套螺母 304 304 304

表3.本体材质为不锈钢

1 阀体 CF8 CF8M CF3M
2 垫片 316+石墨/PTEF
3 螺栓 304 316 316L
4 阀座 304 316 316L
5 阀芯(杆) 304 316 316L
6 垫片 316+石墨/PTEF
7 导向套 304 316 316L
8 阀盖 CF8 CF8M CF3M
9 螺母 304 316 316L
10 填料垫 304 316 316L
11 填料 PTFE/柔性石墨
12 压套螺母 304 316 316L

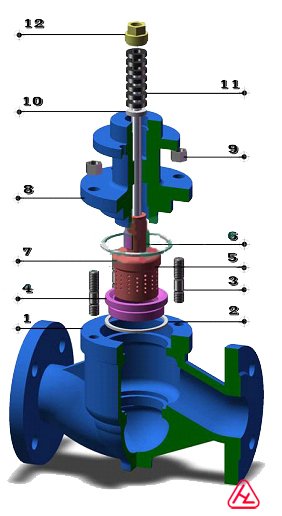

气动笼式单座调节阀_结构图

注:

1、以上为标准的配置结构,阀座为金属对金属,PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度,我们有更加合理的螺栓螺母选择。

2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨,一个配备石墨填料的加长型阀盖可用于温度超过232℃(450华氏温度)的场合。

3、标准的阀体材料是碳钢和不锈钢,还可以提供多种用于高腐蚀性应用场合的合金材料。

气动笼式单座调节阀 可提供的控制阀流量特性

气动笼式单座调节阀_等百分特性

等百分比特性阀瓣

气动笼式单座调节阀_直线特性

直线特性阀瓣

气动笼式单座调节阀_快开特性

快开特性阀瓣

表4.ZJHL系列气动笼式单座调节阀尺寸及缩腔型内件与行程额定Cv值:

阀门尺寸inch(mm) 阀芯尺寸(mm) 额定行程(mm) 额定Cv值
阀门开度%行程
等百分比特性 直线特性
10% 30% 50% 70% 100% 10% 30% 50% 70% 100%
3/4(20) 8 16 0.09 0.17 0.34 0.95 1.6 0.27 0.68 1.09 1.49 1.8
10 0.14 0.27 0.53 1.48 2.5 0.42 1.06 1.69 2.32 2.8
15 0.22 0.43 0.85 2.37 4 0.67 1.66 2.65 3.65 4.4
20 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
1(25) 15 16 0.22 0.43 0.85 2.37 4 0.67 1.66 2.56 3.65 4.4
20 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
25 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
1 1/4
(32)
20 25 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
25 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
32 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
1 1/2(40) 25 25 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
32 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
40 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
2(50) 32 25 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
40 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
50 2.18 4.32 8.54 23.71 40 6.67 16.68 26.56 36.46 44
2 1/2(65) 40 40 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
50 2.18 4.32 8.54 23.71 40 6.67 16.58 26.56 36.46 44
65 3.34 6.81 13.45 37.35 63 10.47 20.01 41.63 57.17 69
3(80) 50 40 2.18 4.32 8.54 23.71 40 6.67 16.58 26.56 36.46 44
65 3.34 6.81 13.45 37.35 63 10.47 26.01 41.63 57.17 69
80 5.45 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
4(100) 65 40 3.34 6.81 13.45 37.35 63 10.47 26.01 41.63 57.17 69
80 5.45 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
100 8.72 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
5(125) 80 60 13.62 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
100 21.80 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
125 13.62 27.06 53.40 148.2 250 41.72 103.7 165.9 227.9 275
6(150) 100 60 21.80 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
125 13.62 27.06 53.40 148.2 250 41.72 103.7 165.9 227.9 275
150 21.80 43.23 85.42 237.1 400 66.75 165.85 265.5 364.6 440
8(200) 125 60 13.62 27.06 53.40 148.2 250 71.72 103.7 165.9 227.9 275
150 21.80 43.23 85.42 237.1 400 66.75 165.85 265.5 364.6 440
200 34.34 68.08 134.5 373.5 630 104.7 260.1 416.3 571.7 690

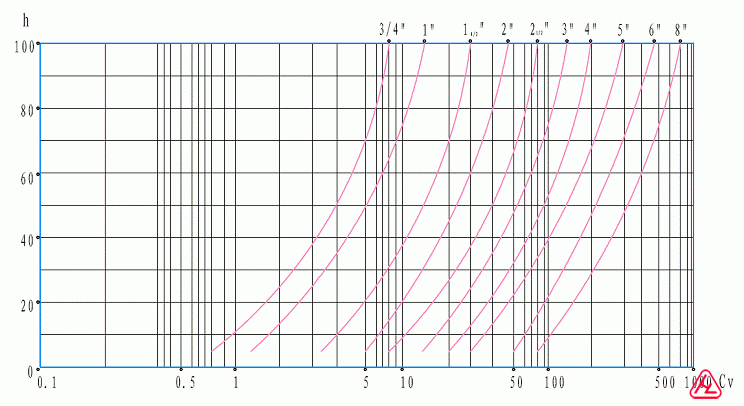

图1.ZJHL系列气动笼式单座调节阀 等百分比特性曲线

气动笼式单座调节阀_等百分比特性曲线图

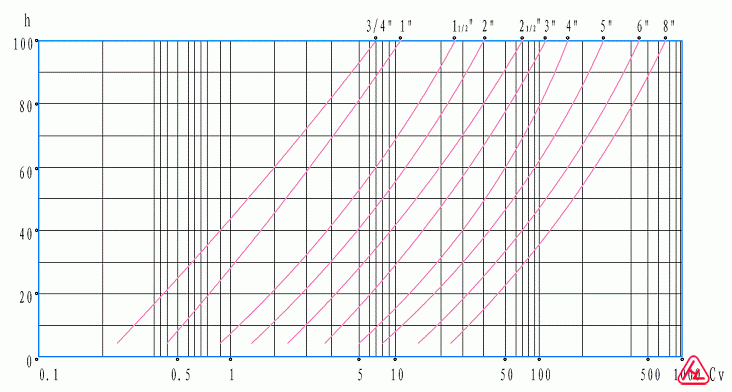

图2.ZJHL系列气动笼式单座调节阀 直线特性曲线

气动笼式单座调节阀_直线特情曲线图

气动笼式单座调节阀 最大允许压差:

表5.多弹簧薄膜式执行机构 单位:Mpa

气行机构规格 气源压力Kpa 弹簧范围Kpa 阀芯尺寸 Inch(mm)
3/420 125 1 1/432 1 1/240 250 2 1/265 380 4400 5125 6150 8200
ZHB22 140 20~100 1.17 0.75 - - - - - - - - -
240 40~200 2.73 1.75 - - - - - - - - -
300 80~240 5.85 3.75 - - - - - - - - -
ZHB23 140 20~100 1.64 1.05 0.63 0.4 0.26 - - - - - -
240 40~200 3.82 2.45 1.49 0.96 0.61 - - - - - -
300 80~240 8.19 5.24 3.19 2.05 1.31 - - - - - -
ZHB34 140 20~100 - - 1.02 0.66 0.42 0.24 0.16 0.10 - - -
240 40~200 - - 2.38 1.53 0.98 0.58 0.38 0.24 - - -
300 80~240 - - 5.12 3.28 2.10 1.24 0.82 0.52 - - -
ZHB45 140 20~100 - - - - - 0.40 0.26 0.17 0.11 0.07 0.02
240 40~200 - - - - - 0.93 0.61 0.39 0.25 0.17 0.07
300 80~240 - - - - - 1.98 1.32 0.84 0.54 0.37 0.16

※以上推荐使用压差等只是相对而言,针对各种压差会有多种配置组合,对于复杂的控制系统请您与我们技术部门联系,我们有多年的过程控制产品生产的经验,为您提供更合理的执行机构配置。

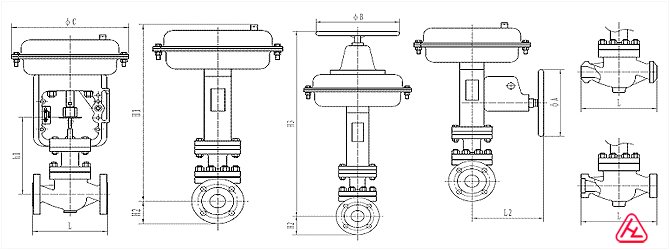

表6-配置ZH系列气动执行机构控制阀外形尺寸 单位: mm

气动笼式单座调节阀_外形尺寸图

阀门尺寸 L H1 H2 h1 H3 C B A L2 执行机构
inch mm ANSI150 PN16、25 ANSI300 PN40 ANSI600PN64、100
3/4 20 184 7.25 184 7.25 206 8.12 425 53 213 704 288 200 200 289 ZHB-22
1 25 184 7.25 184 7.25 210 8.25 435 58 218 710 288 200 200 289 ZHB-22
1 1/4 32 200 7.87 200 7.87 251 9.88 448 70 231 722 288 200 200 289 ZHB-22
1 1/2 40 222 8.75 222 8.75 251 9.88 448 75 231 722 288 200 200 289 ZHB-23
2 50 254 10 254 10 286 11.25 487 83 255 740 288 200 200 289 ZHB-23
2 1/2 65 276 10.88 276 10.88 311 12.25 628 93 311 884 360 355 355 347 ZHB-34
3 80 298 11.75 317 12.50 337 13.25 645 98 328 902 360 355 355 347 ZHB-34
4 100 352 13.88 368 14.50 394 15.50 656 115 328 913 360 355 355 347 ZHB-34
5 125 420 16.53 400 15.75 500 19.69 806 125 389 1274 470 570 570 476 ZHB-45
6 150 451 17.75 473 18.62 508 20.00 857 143 440 1325 470 570 570 476 ZHB-45
8 200 600 21.38 568 22.38 610 24 926 180 514 1394 470 570 570 476 ZHB-45
