YWK-50-C 船用压力控制器 YWK-50-C 压力控制器采用波纹管式传感器。可用于气体、蒸汽等气体介质和液体介质。控制器的设定值可调,调节范围-0.14Mpa。 YWK-50-C 型:采用铸铝壳体,为防水型,控制器满足船用条件。 ◇主要技术性能: 环境温度:-25~55℃ 外壳

YWK-50-C
船用压力控制器
    YWK-50-C压力控制器采用波纹管式传感器。可用于气体、蒸汽等气体介质和液体介质。控制器的设定值可调,调节范围-0.1……4Mpa。
    YWK-50-C型:采用铸铝壳体,为防水型,控制器满足船用条件。

◇ 主要技术性能:
   环境温度:-25~55℃
   外壳防护等级:YWK-50-C IP44
   抗振性能:YWK-50-C  2~25Hz    1.6mm
                       25~100Hz  40m/s2

触点容量:AC380V     3A(阻性)
          DC220V   2.5A(阻性)
重复性误差:见规格表
机械寿命:105

◇ 规  格:
  切换差可调
序号
设定值调节范围
MPa
切换差调节范围
MPa
设定值误差
MPa
重复性误差
MPa
备  注
1
-0.1……0
0.0065……0.026
±0.004
0.002
同序号6-11备注栏
2
0……0.1
0.006……0.028
±0.004
0.002

被控介质对黄铜、
锡青铜、铅锡焊料
无腐蚀作用


3
0……0.2
0.01……0.08
±0.008
0.004
4
0……0.3
0.025……0.1
±0.012
0.006
5
0……0.5
0.03……0.1
±0.02
0.01
6
0……0.8
0.07……0.25
±0.032
0.016

被控介质对
黄铜1Cr18Ni
9Ti不锈钢
铅锡焊料
无腐蚀作用




7
0……1
0.07……0.25
±0.04
0.02
8
0……1.5
0.1……0.28
±0.06
0.03
9
0……2
0.12……0.3
±0.08
0.04
10
0……3
0.15……0.5
±0.12
0.06
11
0……4
0.25……0.6
±0.16
0.08

◇ 设定值的调整:
    压力控制器的设定值调整步骤,举例说明如下:
    [例]:选用00.8MPa规格的压力控制器,要求控制气体压缩机的输出压力保持在0.50.6MPa之间,具体操作步骤如下:
     ● 将控制器的开关接线端子接入压缩机电机的电源控制回路中(接1.3端子则降压接通,升压断开)。将被控气体导入控制器波纹管室。
     ● 旋动设定值调节杆,使指针指示在标度尺刻度0.5MPa上,此值即为下切换值。
     ● 接通电源,使压缩机工作,气体压力上升。反复调整切换差旋钮,使压力上升到0.6MPa(上切换值)时控制器开关切换。

◇ 外形及安装尺寸:

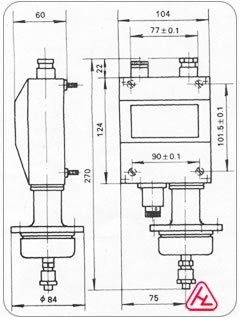

序号1、2规格的压力控制器

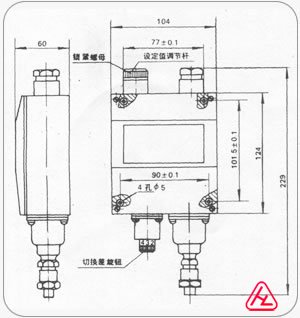

序号3~11规格的压力控制器

◇ 安装:
     ● 打开表盖,将控制器垂直安装在仪表板上,严禁用手拨动或用工具碰撞拨臂,以防改变性能。
     ● 取下锁紧螺母旋动调节杆,使指针指在所需控制的压力设定值上,拧紧锁紧螺母。
     ● 旋动切换差旋钮,以获取需要的切换差。
     ● 旋下接头将直径为6毫米的金属导压管的一断锡焊在套筒上,然后旋紧接头使连接管密封,
       被控介质由金属导压管进入波纹管室,如下图所示。

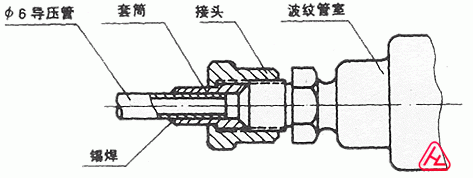

YWK-50-C型压力控制器导压管连接图
     ● 复查安装是否妥切,装好表盖,接通电源。根据控制器使用情况,应作定期校对。
单刀双掷微动开关作用过程:
接线端1-3:压力下降至下切换值时接通。
接线端1-2:压力下降至下切换值时端开。
电缆:φ12船用或φ7.5三芯。

◇ 注意事项:
     ● 控制器指针指示值为下切换值,设定值调节范围即下切换值调节范围。
     ● 切换差旋钮上数字仅表示切换差值的大小程度而非实际值,实际值应从标准表读取。
     ● 被控介质压力不超过某一给定压力值时,指针应调整在比给定值低一个切换差值(即下切换
       值)的位置上,调整完毕后,不准再旋动切换差旋钮。
     ● 规格表中给的切换差调节范围是指保证提供的最小调节范围,实际范围为可比表列略宽。
