压力变送器物位计

压力变送器物位计

- 能提供连续的物位测量

1 基本原理

压力变送器技术是最常使用的液体液位测量技术。它的原理简单易懂、易于使用和安装、并且能在不同的使用场合和各种各样的条件下工作。

如果要测量开放/通气容器中介质的物位，则需要使用压力变送器（GP）或者差压变送器（DP）。如果罐是密闭的或者是受压的，必须使用差压变送器来抵补容器压力。

除了基本的物位测量之外，可以通过设置差压变送器的程序来提供密度测量与界面物位测量。

敞口容器物位测量

在敞口容器构造中，通过测量液体的压力来间接进行物位测量。由于自身具有重量，液柱会对柱基施加力。可以采用压力单位来度量被称为静压或压力。使用下列公式计算流体静压（力）：

流体静压 = 液柱高度 x 比重

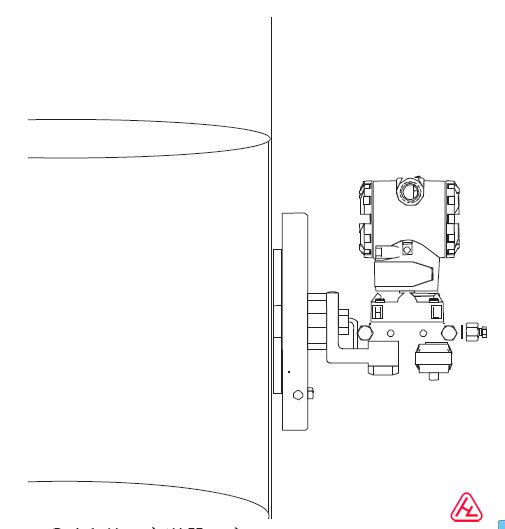

如果液位（高度）发生了变化，流体静压会成比例地变化。因此，测量液位的简单方法是在承压容器被测量的最低点上安装一块压力变送器。可以通过重新变换上面的公式使用流体静压得出高度的方法推算出在测量点之上液体的液位

密闭罐的物位测量

如果容器带压，只使用压力变送器是不够的，因为容器整体压力变化会影响工艺介质的液位。为了解决这个问题，应在密闭罐中使用差压变送器来抵补容器压力。

当使用差压变送器时，整体容器压力变化也影响高低取压孔，这样会抵消压力效果。



图 差压变送器示意图

连接在容器底部附近的高压差压变送器，测量了流体静压与蒸气压力之和。连接在容器顶部附近的低压差压变送器，只读取蒸汽内的压力。使用两个变送器之间的压力差（差压）来确定液位。

液位 = 差压 / 比重

2 优点

一般而言，压力变送器是经济的、易于使用和容易理解。此外，压力变送器能测量大多数罐和液体的液位，包括泥浆，并且在很大的压力和温度范围内都能实现正常的功能。

3 局限性

压力变送器物位测量的精度受流体密度变化的影响。因此，要特别注意黏稠的、腐蚀性或者较脏液体。此外，随着浓度的增加，某些液体（如造纸原料）会逐渐固化。压力变送器无法很好地测量这种固态物质的物位。
