一、锅炉炉壁热电偶概述：

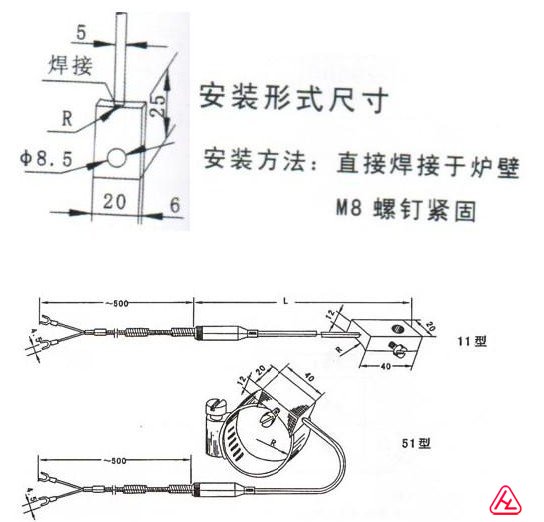

锅炉炉壁热电偶是采用Φ4、Φ5直径的铠装元件作测温探头，引出线做成电缆状，测量端用螺钉或焊接方法紧固在导热板上（当采用热电阻时，不准用气焊法），而导热板一面带有与炉壁或管道相吻合的曲面，导热板被焊接或箍在炉（管）壁上，通过导热板的热传导，即可测得炉壁或其它圆柱面的表面温度。合于电厂锅炉炉壁，管壁及其它圆柱体表面测量。
二、锅炉炉壁热电偶技术参数：
精度等级：Ⅰ﹑Ⅱ级
公称压力：常压
弯曲半径：R≥5D
三、炉壁热电偶规格及型号：
|
型号 |
分度号 |
测量范围 |
插入方向 |
固定装置 |
长度L（mm） |
附注 |
|
WRNT-11Z |
K |
0~800℃ |
沿管道轴向 |
焊接固定 |
3000 |
l、抱箍半径或导热板曲面半径:R=29或R=100; |
|
WRNT2-11Z |
4000 |
|||||
|
WRET-11Z |
E |
0~600℃ |
6000 |
|||
|
WRET2-11Z |
8000 |
|||||
|
WRNT-11J |
K |
-200~500℃ |
沿管道径向 |
10000 |
||
|
WRNT2-11J |
15000 |
2、导热板材料:1Crl8Ni9Ti; |
||||
|
WRET-11J |
E |
0~800℃ |
20000 |
|||
|
WRET2-11J |
25000 |
|||||
|
WRNT-51Z |
K |
0~600℃ |
沿管道轴向 |
抱箍固定 |
|
|
|
WRNT2-51Z |
|
|||||
|
WRET-51Z |
E |
-200~500℃ |
|
3、热响应时间:接壳式偶Υ0.5≤0.8秒;绝缘式偶Υ0.5≤2.5秒。 |
||
|
WRET2-51Z |
|
|||||
|
WRNT-51J |
K |
0~800℃ |
沿管道径向 |
|
||
|
WRNT2-51J |
|
|||||
|
WRET-51J |
E |
0~600℃ |
|
|||
|
WRET2-51J |
|
|
型 号 |
分度号 |
测温范围℃ |
测量端形式 |
规 格 |
|
|
Lmm |
L1mm |
||||
|
WRNK-191M |
K |
0—800 |
绝缘式 |
1000 |
1000 |
|
WRNK2-191M |
2000 |
2000 |
|||
|
WREK-191M |
E |
0—600 |
4000 |
4000 |
|
|
WREK2-191M |
5000 |
5000 |
|||
|
WRNK-192M |
K |
0—800 |
接壳式 |
8000 |
8000 |
|
WRNK2-192M |
15000 |
15000 |
|||
|
WREK-192M |
E |
0—600 |
25000 |
25000 |
|
|
WREK2-192M |
|
|
|||
1.热电偶I级按协议订货http://www.jshailian.com/wd/2002.html
2.保护管材质为1Cr18Ni9Ti,其余材质根据协议订货.
