LVTX—Ⅱ智能涡街流量计转换器说明书

一、LVTX—Ⅱ智能涡街流量计转换器简介

LVTX—Ⅱ智能涡街流量计转换器采用DSP技术，开发了数字跟踪滤波器，实现了涡街信号的自动跟踪处理，达到了低测量下限、宽量程比和高稳定性的目标。转换器实现了全数字化和无电位器、无拨码开关设计，提高了仪表可靠性，并最大程度地做到了自动调试，降低了用户生产、现场调试和售后服务费用。

LVTX—Ⅱ智能涡街流量计转换器特点：

全数字自动化调试：用户只需设两个参数即完成调试操作。

低流量测量下限：气体：2m／s   液体：0.15m／s。

宽流量测量量程：测量上限比：64 ：1

具有HART功能：可以远程参数设置和调试。

具有无源脉冲输出端，方便用户现场标定。

二、LVTX—Ⅱ智能涡街流量计转换器电气特性

工作电压范围：DC30V～DC12V

最大负载能力：750Ω（DC24V、无HART）

600Ω（DC24V、有HART）

工作温度范围： －10℃～＋50℃

工作湿度范围： ≤95%

无源脉冲输出外接电压范围：DC24V～DC3V

无源脉冲输出负载电流： 10 mA

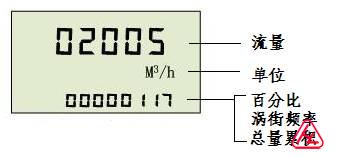

三、LVTX—Ⅱ智能涡街流量计转换器显示画面定义



备注：总量累积、涡街频率和百分比三个画面可通过按键“” 来转换!

四、LVTX—Ⅱ智能涡街流量计转换器接线插座定义

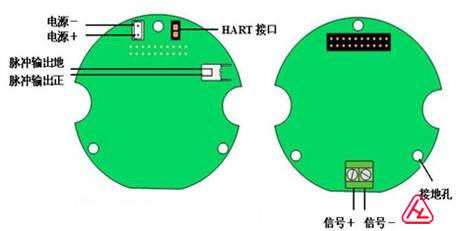

1、表芯接线



   电路板反面                电路板正面

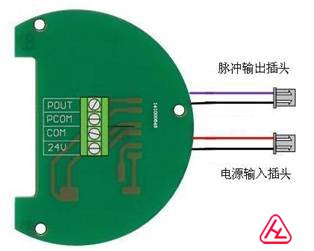

2、端子接线



备注：此端子背面可焊电源隔离模块，做到抗干扰和电流输出隔离，保护电流电路。如用户只需要二线制电流输出时，24V为电源正，COM为电源负，其他端子不用接线；如用户要脉冲输出时，可再接脉冲输出端子POUT和脉冲地端子PCOM。HART通讯时隔离模块焊接在通讯板上。

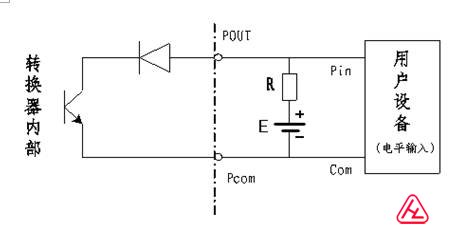

3、无源脉冲输出接线



五、LVTX—Ⅱ智能涡街流量计转换器参数

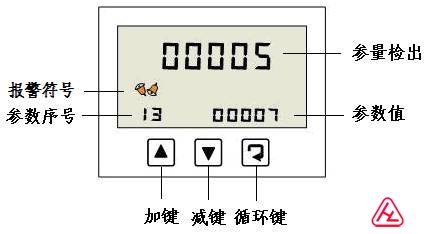

5.1参数设置画面定义



5.2参数项选择

按循环键进入参数设置，此时参数序号闪烁，如按加键，参数序号增加，如按减键则参数序号减小。选定参数后按循环键，直至屏幕报警符号中右侧符号闪烁后，再按减键进入设置参数。若按循环键至屏幕报警符号中左侧符号闪烁，则按加键后仪表退回到测量状态。

5.3参数值设置

进入具体参数后，按循环键使相应数字闪烁，按加键，闪烁的数字增加，按减键，闪烁的数字减少。屏幕左侧报警符号闪烁时，按加键退回参数项选择。

备注：1、在增益调整参数中，参量检出显示信号强度。

2、在噪声抑制参数中，参量检出显示噪声强度。

5.4总量清零设置

  参照5.2进入总量清零密码参数项，输入清零密码13572，按循环键，直至屏幕报警符号中右侧符号闪烁后，再按减键，等仪表闪一下恢复13572显示后，仪表即完成总量清零

5.5参数分类

LVTX—Ⅱ涡街转换器参数分三类，第一类为选择类参数，如管道口径、测量频率上限等。第二类参数为调试类参数，仅两个：系统增益系数和噪声抑制系数。第三类参数为流量标定参数：仪表系数、晶振修正系数。

5.5.1选择类参数

一般只需选择管道口径、流体类型、测量频率上限和流量量程上限即可。

5.5.2调试类参数

调试仅分三步：第一步，在下限流量条件下调系统增益系数，使信号放大到一定程度（信号强度显示在30左右）；第二步，同样在下限流量条件下进入阈值系数参数，观察此画面的参量检出值（即信号强度），调整阈值系数为参量值的1/4左右即可。第三步，在“0”流量条件下调试噪声抑制系数，抑制掉干扰噪声。首先将仪表调到噪声抑制系数调试画面后，手离开仪表键盘等待10～20秒钟，使参量检出值（即噪声强度值）稳定显示，记下该值，此时再调整噪声抑制系数，使噪声抑制系数大于该值2～3个数即可。

其他仪表调试工作，由转换器自动完成（调试画面见下图）。

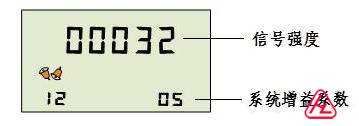

系统增益系数调试画面

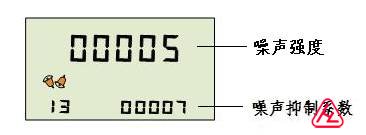

噪声抑制系数调试画面

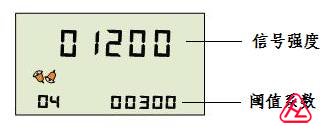

阈值系数调试画面

六、LVTX—Ⅱ智能涡街流量计转换器部分参数介绍

6.1管道口径

管道口径即为传感器口径，仪表内有20、25、32、40、50、65、80、100、125、150、200、250、300mm共13种口径大小供客户选用，用户选定管道口径后，仪表自动确定流量量程和仪表系数的小数点位置。

6.2流体类型

流体类型中有三种方式，0—液体，1—气体，2—蒸汽，用户可根据实际测量介质选择。用户选定流体介质后，仪表自动确定流体密度的小数点位置。

6.3测量频率上限

测量频率上限指在用户流量范围内，涡街传感器的振动频率上限，LVTX—Ⅱ涡街转换器的测量频率上限共有46、57、67、82、93、106、123、148、185、247、370、555、634、740、888、1110、1480、2220Hz档。

   选择涡街测量频率上限的原则是：以只要能满足测量上限频率即可，尽可能为测量下限频率留有足够的余地。

6.4仪表系数

    仪表系数有效位是5位数字，可设范围0.0000～599.99，单位为P/L，仪表系数由估算或标定而得，建议用户先根据经验估算设置仪表系数，然后再根据标定结果，精确修正仪表系数 。

6.5流量量程上限

为了使电流输出对应流量范围，用户应设置流量量程上限,量程上限确定后即可确定流量量程范围，对应4～20mA电流输出。

6.6流量量程下限

此参数也可称为小信号切除点，当仪表实际流量小于此参数设置值后，仪表即将流量输出切除为零，电流输出切除为4mA。

6.7流量单位

流量单位分m3/h 、kg/ h、t/h三种，用户可根据需要选择。

（备注：体积流量时可选m3/h；质量流量时液体只能选t/h，气体或蒸汽只能选kg/ h）。

6.8阻尼时间

这是一个对流量测量数据进行滤波的时间参数，阻尼时间长，仪表显示和输出均波动小，但响应也慢，反之亦然。用户应根据具体应用情况设置。

6.9流体密度

对于气体流量测量，若用户需要质量流量显示，应设置流体密度参数。流体密度单位为kg/m3,参数范围为：0.0000～1999.9，仪表软件根据流体密度，将体积流量转换成质量流量。

6.10电流零点修正

   由于元器件的离散性，用户需软件修正一下转换器电流输出“0”点，用户用一块高精度万用表（电流表）测转换器输出电流，然后调整 “电流零点修正”参数 ,使电流表指示为4mA。

正常情况下出厂时电流零点已经修正好，用户不需重新修改此参数。

6.11电流满度修正

   用户调整好电流零点修正参数后，进行电流满度修正，电流的满度即为20mA ，调整“电流满度修正”参数，使电流表指示为20mA 。正常情况下出厂时电流满度已经修正好，用户不需重新修改此参数。

备注：仪表所有参数修改后，应将仪表重新上电，以保证仪表正常工作!

附录一   二线制智能涡街流量计转换器参数一览表

附录二   二线制智能涡街流量计转换器电路板说明

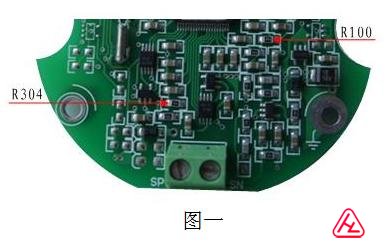

测量频率上限F＜1000Hz时用户可定制图一电路板

2、测量频率上限F＞1000Hz时用户可定制图二电路板



备注:用户在定货前请向销售部说明测量频率范围,如订货后需临时调整, 可参照上图修改电路板硬件!
