节流装置设计计算软件（LGY-2-2006）是根据新的国家标准GB/T2624-2006编制的节流装置设计计算软件。其计算结果完全符合新的国家标准，是节流装置设计单位、节流装置生产单位及应用节流装置进行流量测量单位的不可缺少的方便快捷软件。新的国家标准GB/T2624-2006于2006年12月13日发布，2007年7月1日实施，并代替GB/T2624-1993。该国家标准等同国际标准ISO 5167-1～4:2003。
该软件可以：
1） 在已知流体流量、差压、管道内径情况下计算节流件的开孔直径;
2） 在已知流体流量、管道内径、节流件的开孔直径的情况下，计算差压；
3） 在已知差压、节流件的开孔直径、管道内径情况下，计算流量。
一．编制依据
中华人民共和国家标准GB/T2624-2006
中华人民共和国石油天然气行业标准SY/T6143
JJG640-94 差压式流量计检定规程
二．计算选项
1. 计算孔径 2. 计算流量 3. 计算差压
三．适用范围
A. 适用节流件
可对以下18种节流件进行计算
|
|
1）GB/T2624-2006 标准中所有节流件
1. 角接取压孔板
2. 法兰取压孔板
3. D和D/2取压孔板
4. 1932喷嘴
5. 长径喷嘴
6. 文丘里喷嘴
7. 粗铸文丘里管
8. 机加工文丘里管
9. 粗焊文丘里管
|
|
|
2）计量检定规程JJG640 94中
1. 园缺孔板
2. 锥形入口孔板
3. 偏心孔板
4. 1/4圆孔板
|
|
|
3）未列入国家标准的常用的小孔板；
1. 角接取压小孔板
2. 法兰取压小孔板
|
|
|
4）当今市场需求的未列入国家标准的流量计；
1． 楔形流量计
2． V_Cone流量计
3． 限流孔板
注：这1.2两种流量计目前尚未列入国家标准，也并不包含在检定规程中。所以应在加工完成后，安装到流量检定装置上，检定出流出系数。
如果是用在气体上，还应给出：流束膨胀系数，方可投入使用。
所以在用软件进行设计楔形流量计需要设计者通过键盘输入流出系数及流束膨胀系数，进行设计V_Cone流量计需要设计者通过键盘输入流出系数。
|
B．适用介质
1. 水 （温度：0-370℃，压力：0.001-22Mpa）
2. 饱和水蒸汽（温度：0-370℃，压力：0.001-22Mpa）
3. 过热水蒸汽（温度：100-600℃，压力：0.1-22Mpa）
4. 单一干气
5. 单一湿气
6. 混合干气
7. 混合湿气
8. 特殊液体
9. 特殊气体
10. 特殊湿气体
11. 天然气
四．软件特点
1．适用范围广：对当前常用节流件、常用介质均可进行精确的计算。
2．计算方便：常用流体密度、粘度等参数无需计算者输入，由计算机根据温度、压力进行计算，所以不但计算方便，而切提高计算精度。特别是计算混合气体极其方便。

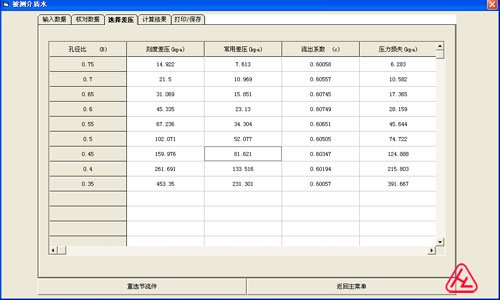

3．达到最佳设计：在计算过程中，根据输入流体的工况参数, 可列出可选用的开孔直径比的范围，以及与开孔直径比所对应的刻度差压、常用差压和压力损失，便于设计者对刻度差压做出合理选择，达到最佳设计。
4．选择最佳节流件：当对最初选择的节流件不满意时，无需重新输入流体的工况参数，便可方便的另选另一种节流件。
五．安装平台
Windows 9×、Windows XP、Windows 2000
六．满意服务
由于国家尚未制订对节流装置设计计算软件的考核标准；
由于用户不能看到源程序 (即使看到源程序用户也不可能花费大量时间取阅读)；
所以如何判断软件是否正确？是否符合国家标准？是使用者考虑和担心的问题。
该软件是一个专业性比较强的软件，编制软件应做到以下几点：
1．充分熟悉和正确理解国家标准GB/T2624-2006，充分熟悉和理解国际标准ISO51672003；
2．熟知不同介质物理参数，并且正确掌握这些参数随着温度、压力的变化而变化规律；
3．准确掌握流体的物理性质，也就是说必须具备一定流体力学和热力学知识；
4．有必要的计算机（编程）知识；
5．有一定的流量专业知识，对节流装置有丰富的实践经验。
上述1-2项是使软件计算结果既正确又符合国家标准的根本保证。
3-5项是使软件使用方便，界面清楚的基础。
如使用本软件的计算结果与使用其他方法或其他软件计算结果有不可忽略的差异时。在提供计算数据和计算结果的前提下，可以协助用户找出差异原因, 并给出令用户满意的解释。
节流装置设计计算书的格式:
节流装置设计计算书
设计单位 金湖海联仪表有限公司 电话:0517-86919989 GB2624-2006/ISO5167-2003
|
订货单位
|
设计院
|
|
合同编号
|
FE208
|
安装位号
|
FE208
|
安装方式
|
水平
|
|
节流件名称
|
角接取压孔板
|
取压方式
|
角接取压
|
被测介质
|
水
|
|
工 况 条 件
|
|
刻度流量(t/h)
|
63
|
绝对压力(Mpa)
|
0.6
|
允许压力损失(kPa)
|
无要求
|
|
最大流量(t/h)
|
60
|
大气压力(Mpa)
|
0.1
|
管道绝对粗糙度(k)
|
0.001
|
|
常用流量(t/h)
|
45
|
工作温度(℃)
|
30
|
节流件线膨胀系数(106mm/mm℃)
|
0.0000167
|
|
最小流量(t/h)
|
25
|
管道内径(mm)
|
100
|
管道线膨胀系数(106mm/mm℃)
|
0.0000116
|
|
相对湿度 (%)
|
---
|
等熵指数(k0)
|
---
|
|
|
计 算 结 果
|
|
刻度差压(kPa)
|
100
|
刻度雷诺数(ReD)
|
279537
|
流出系数(c)
|
0.60562
|
|
最大差压(kPa)
|
90.7029
|
最大雷诺数(ReD)
|
266226
|
压力损失(kPa)
|
72.982
|
|
常用差压(kPa)
|
51.0204
|
常用雷诺数(ReD)
|
199669
|
压缩系数(Ζ)
|
|
|
最小差压(kPa)
|
15.747
|
最小雷诺数(ReD)
|
110927
|
流束膨胀系数(ε)
|
---
|
|
密度(kg/m3)
|
996.016
|
开孔直径比(β)
|
0.50219
|
不确定度(±%)
|
0.62
|
|
粘度(Pa.s)
|
0.000797
|
开孔直径(mm)_20℃
|
▲50.216±0.026
|
注:不确定度不含差压密度的不确定度
|
|
前 后 直 管 段 长 度
|
|
阻力件形式
|
前直管段长度(×D)
|
后直管段长度(×D)
|
|
2.在同一平面两个90°弯头
(30D≥S＞10D)
|
30
|
7
|
|
计算人员: 校核人员:
日 期: 07.09.29 日 期:
|
