外夹式超声波流量计

项目

性 能 参 数

主机

原理

超声波时差原理，4字节IEEE754浮点运算

精度

流量：优于±1 %

显示接口

可连接2×10背光型汉字或者2×20字符液晶显示器。

操    作

外接16键轻触键盘、4键轻触键盘、以及PC机模拟键盘

信号输入

3路4~20mA输入可选，精度0.1% 可输入压力、液位、温度等信号。

两路三线制PT100铂电阻输入回路，可实现热量计量功能（焓差法）

信号输出

一路4～20mA电流输出（可选模块），阻抗600W浮空，准确度0.1%

一路OCT脉冲输出（可选模块），脉冲宽度6～1000ms间可编程，默认200ms）

一路继电器输出

数据接口

隔离RS485串行接口，可通过PC电脑对流量计进项升级，支持MODBUS协议

工作电源

AC220V、DC24V、单节3.6V锂电池

环境温度

主机：-10-60℃；传感器：-30~90℃，-30~160℃

环境湿度

主机：85%RH；   传感器：可浸水工作，水深≤2m(注：传感器灌胶后)

防护等级

IP65

防爆等级

EXdIIBT4(防爆型)

质量

固定式：2.5KG  防爆型：2.7KG 盘装型：1.5KG

传

感

器

外夹式

标准1型，适用于管径DN15-DN100mm

标准2型，适用于管径DN50-DN700mm

标准3型，适用于管径DN300-DN6000mm

高温1型：适用于管径DN15-DN100mm

高温2型：适用于管径DN50-DN700mm

高温3型，适用于管径DN300-DN6000mm

插入式

测量管道材质不限（可焊接、不可焊接都可以）适用于管径DN80以上。

管段式

π型管段式：适用于管径DN15-DN25，整机测量精度±0.5%

标准管段式：适用于管径DN15-DN40、DN50-DN1000，整机测量精度±0.5%

高温度

≤160℃（外夹式普通传感器适用温度范围0～90℃）

信号电缆

专用屏蔽双绞线缆，出厂标配5米。特定场合单根加长至500米（不推荐）

流体

种类

水、海水、污水、食物油、汽、煤柴油、原油、酒精等能传播超声波的单一均匀液体。

浊度

10000ppm，且气泡含量小。

流速

0～±10m/s

温度

-40~160℃

管

道

管材

碳钢、不锈钢、铸铁、PVC、玻璃钢、水泥管等质地密致管道，允许有衬里。

衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。

内径

15mm～6000mm   http://www.jshailian.com/ll/2471.html

直管段长度

上游≥10D,下游≥5D，距泵出口处≥30D（D指管径）

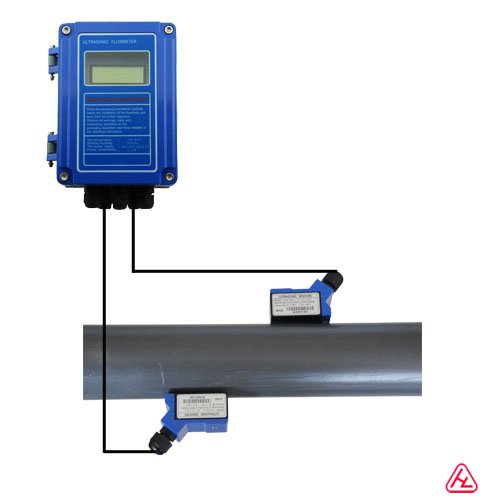

W分体壁挂式

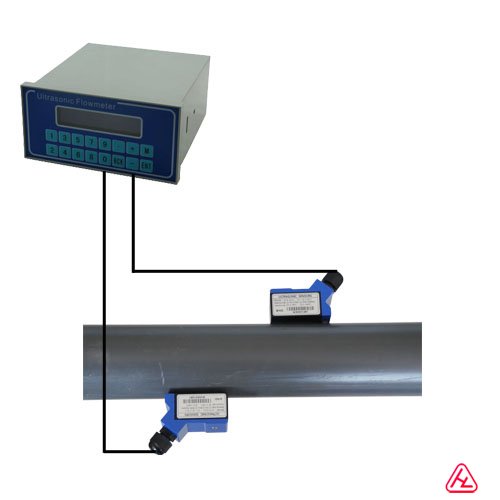

S分体盘装式

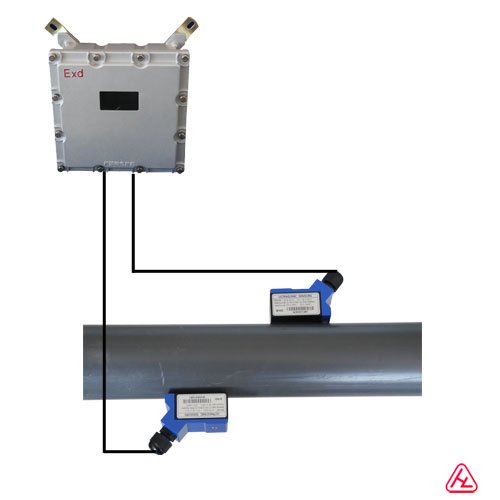

D分体防爆式

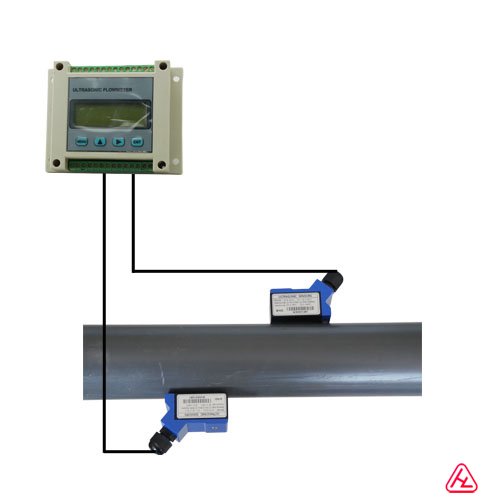

M分体模块式

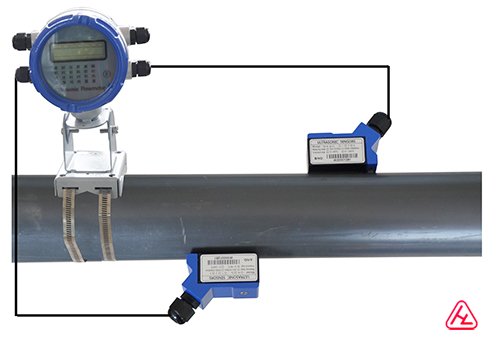

G一体固定式

适用于挂墙安装

体积：85*135*85mm

电源：AC220，DC24

      锂电池

适用于仪表盘面板

体积：60*80*160mm

开孔：152*76mm

电源：AC220，DC24

适用于防爆场合

体积：380*380*170mm

电源：AC220，DC24

适用仪表柜导轨

体积：96*90*38mm

电源：AC220，DC24

适用管道一体现场

体积：95*170*140mm

电源：AC220，DC24

      锂电池

类 别

图 片

规 格

测量口径

温度范围

尺   寸

标准夹装式

标准小型

DN15~DN100

-30~90℃

45×25×32mm

标准中型

DN50~DN700

-30~90℃

64×39×44mm

标准大型

DN300~DN6000

-30~90℃

97×54×53mm

高温夹装式

高温小型

DN15~DN100

-30~160℃

45×25×32mm

高温中型

DN50~DN700

-30~160℃

64×39×44mm

高温大型

DN300~DN6000

-30~160℃

97×54×53mm

W分体壁挂式

S分体盘装式

D分体防爆式

M分体模块式

G一体固定式
