孔板流量计

HLG节流装置孔板流量计

一、孔板流量计原理简介：

充满管道的流体，当它流经管道内的节流件时，流束将在节流件处形成局部收缩，因而流速增加，静压力

降低，于是在节流件前后便产生差压，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程（能量守恒定律）为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质（密度、粘度）不同时，在同样大小的流量下产生的压差也是不同的。

在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：

式中：
Qm ：瞬时流量（t/h）；    C ：流出系数；    d ：孔板的开孔直径（m）D ：管道内径（m）

ε：流束可膨胀性系数； △P ：差压值（Pa）； ρ：介质密度（kg/m3）ρ标：气体密度（kg/m3）

二、孔板流量计分类及特性：

节流装置常见的取压方式有四种：

分别为：1.角接取压（角接钻孔取压和角接环式取压）；   2.法兰取压；

3.径距取压（也称做D-D/2取压)；                        4均压环取压。

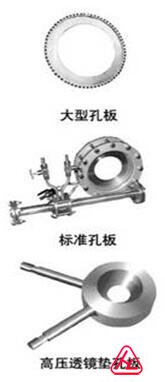

HLG-K标准孔板流量计

又称同心圆直角边缘孔板，孔板是一块加工成圆形同心的具有锐利直角边缘的薄板。孔板开孔的上游侧边缘应是锐利的直角。标准孔板有三种取压方式：角接取压、法兰取压及径距取压(D-D/2取压)。为从两个方向的任一个方向测量流量，可采用对称孔板，节流孔的两个边缘均符合直角边缘孔板上游边缘的特性，且孔板全部厚度不超过节流孔的厚度。

三、孔板流量计常用取压装置类型：

四、孔板流量计常用附件

五、孔板流量计流量测量节流装置选型：

1）HLG-K标准孔板流量计

1.特点：具有测量精度高，安装方便，使用范围广，造价低等特点。广泛应用于各种介质的流量测量。

2.适用管径：50-1000mm

型    谱						说    明
HLG	□					流量测量节流装置
名称	K-					标准孔板
公称通径		DN				50～1000mm
取压方式			H			角接环室取压
			Z			角接钻孔取压
			F			法兰取压
			J			径距取压
压力				P□		6～320kg
温度				T□		℃
管道材质 （节流件为不锈钢）					C	A管道法兰为20#碳钢
					P	B管道法兰为不锈钢
					H	C其他材质，订货注明
附件						见样册31-32页

2）附件选型型谱
